Électricité

L'électricité est un phénomène physique matérialisé par le déplacement d'électrons et qui permet de transmettre de l'énergie pour faire fonctionner de nombreux appareils. L'installation électrique est un équipement essentiel d'un bâtiment, il est important de ne pas la négliger car toute anomalie pourrait avoir un impact important sur la sécurité du bâti et de ses habitants.

Le saviez-vous ? Etymologiquement, le mot électricité vient du latin electricus qui lui-même dérive du grec êlectron qui désigne l'ambre ; en effet dès l'antiquité les Grecs avaient constaté que l'ambre frottée sur un tissu avait le pouvoir d'attirer de petits objets (électricité statique).

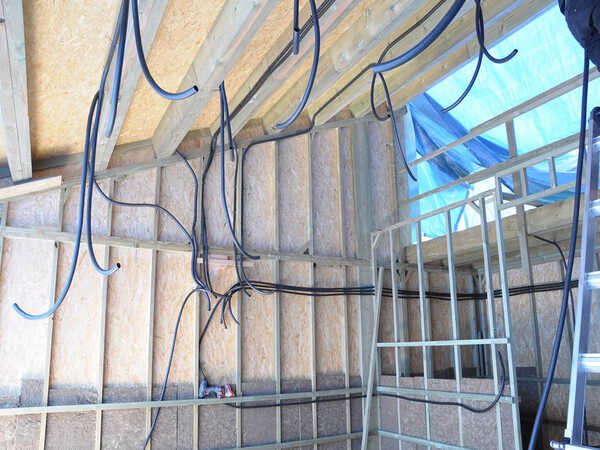

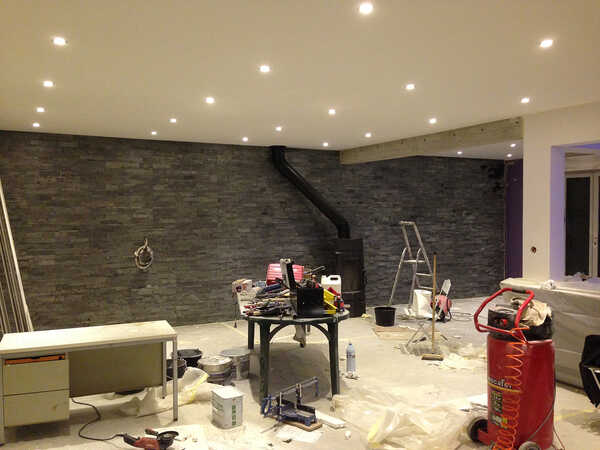

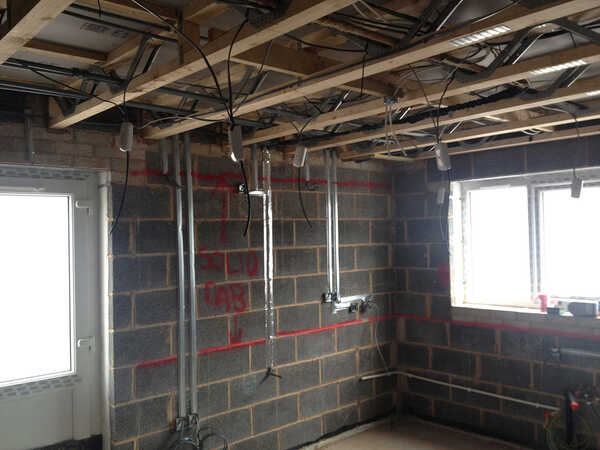

Nos réalisations

Problèmes liés à une installation électrique

Une installation électrique bien conçue et mise en œuvre correctement ne devrait pas montrer de signes de défaillances. Voici une liste non exhaustive des principaux problèmes pouvant survenir.

L'électrisation

L'électrisation est le souci le plus sérieux sur une installation électrique qui peut présenter un risque vital. Lors d'une électrisation, l'électricité parcourt le corps d'un être vivant et peut causer des brûlures (effet thermique), une tétanisation des muscles et provoquer une arythmie cardiaque potentiellement mortelle. L'électrisation survient lorsqu'il existe une différence de potentiel électrique importante entre plusieurs partie du corps (par exemple entre une main en contact avec la phase de l'installation au potentiel de 230V et les pieds en contact avec le sol au potentiel de 0V). La gravité de l'électrisation est fonction de l'intensité du courant traversant le corps qui dépend de la différence de potentiel et de la conductivité électrique des organes (par exemple la peau mouillée présente une plus grande conductivité que la peau sèche).

Les principales protections contre l'électrisation sont la présence d'une ligne de terre offrant un chemin de meilleur conductivité pour le courant que le corps ainsi que des interrupteurs différentiels 30mA empêchant un courant de fuite d'intensité supérieure à 30mA. Au-delà de cette intensité, le courant électrique présente un risque sérieux pour la vie humaine.

L'incendie

L'effet Joule est un effet thermique lié à la résistance électrique des matériaux conducteurs (comme le cuivre utilisé majoritairement dans les installations électriques domestiques). Ainsi tout fil électrique chauffe proportionnellement à la résistance du fil et au carré de l'intensité de courant qui le traverse. Si le fil offre une résistance trop grande au courant (cas d'un fil de section trop faible), il chauffe trop et cet echauffement peut enflammer et/ou faire fondre des matériaux à proximité. Cela peut provoquer un départ d'incendie.

Les principales causes d'échauffement anormaux sont :

L'utilisation de fils électriques de section trop faible pour l'intensité de courant utilisée (fil offrant une trop grande résistance). Ainsi toute ligne électrique doit être protégée par un disjoncteur se déclencheant lorsque l'intensité du courant dépasse un certain seuil ; ce seuil dépendant de la section du fil électrique.
De mauvais contacts entre les conducteurs électrique. Il peut s'agir par exemple de vis mal serrées sur des dominos ou des disjoncteurs. Il faut ainsi contrôler régulièrement son tableau électrique ainsi que ses prises de courant car les points de jonction à vis peuvent se déserrer avec le temps et causer de mauvais contacts sources d'échauffement. Il existe maintenant des systèmes de raccords automatiques à ressorts (disjoncteurs auto, prises auto, domino de type Wago...) qui évitent ces problèmes.

Rénovation de l'installation électrique

Une installation électrique doit impérativement comporter :

Une terre ; elle conduit les courants de défaut vers le sol
Des interrupteurs différentiels 30 mA qui permettent de couper l'alimentation en cas de fuite de courant
Un disjoncteur d'un calibre adapté (2A, 10A, 16A, 20A ou 32A) pour chaque ligne électrique selon sa section

Les installations électriques anciennes peuvent ne pas comporter tous ces équipements (en particulier les interrupteurs différentiels 30 mA). Ils sont indispensables car il garantissent la sécurité des personnes occupant le bâtiment. En cas de fuite de courant sur un appareil, la terre recueille le courant de fuite et l'interrupteur différentiel permet de couper immédiatement l'alimentation de l'appareil défectueux. Si ces dispositifs de sécurité ne sont pas opérationnels, le courant peut traverser le corps d'un utilisateur de l'appareil défectueux et l'électrocuter.

Il est possible de vérifier la présence d'interrupteurs différentiels sur le tableau électrique. Ceux-ci sont en tête de rangée et comportent un bouton de test. Si celui-ci est actionné, une fuite de courant est simulée et l'interrupteur s'abaisse et coupe le courant. Le disjoncteur général de branchement de l'installation installé par Enedis possède également une protection différentielle mais celle-ci ne se déclenche qu'à partir de 500 mA de courant de fuite. Ce seuil est trop élevé pour protéger les personnes de l'électrocution ce qui explique la nécessité d'installer des interrupteurs différentiels avec un seuil de 30 mA dans le tableau électrique.

Toutes les prises de courant doivent disposer d'une borne de terre et celle-ci doit être correctement reliée à la terre générale du bâtiment. Les installations anciennes peuvent ne disposer d'aucune prise de terre ni de terre générale ; certaines installations peuvent n'avoir des prises de terre que dans certaines pièces (cuisine et salle de bains notamment).

Les câbles électriques doivent disposer d'une section de cuivre adaptée par rapport au disjoncteur qui les protège.

VBS peut vous aider pour la rénovation de votre installation électrique afin de l'adapter aux normes récentes ce qui diminue les risques d'incendie et d'électrocution. Pour cela une rénovation du tableau électrique peut être nécessaire voire dans certaines situations le recablage des prises électriques du bâtiment (en cas d'absence de terre). Il est possible également à l'occasion d'une rénovation d'installer des câbles réseau RJ45 (ce qui permet la mise en œuvre d'un réseau informatique beaucoup plus fiable et rapide que le Wifi). Le passage des fils électriques peut être réalisé sous moulure (installation en apparent) ou alors en encastrant les gaines de fils dans les murs en creusant des tranchées (installation encastrée). Ce deuxième mode d'installation est plus coûteux.

Installation électrique nouvelle

A l'occasion de la construction ou de l'extension d'un bâtiment, il est nécessaire de créer une installation électrique avec prises électriques, nouveau tableau électrique ou extension d'un tableau existant. VBS peut se charger de ces travaux en vous garantissant la conformité avec les normes les plus récentes (norme électrique NF C 15-100).

Energies renouvelables

Les bâtiments exposés au soleil et au vent peuvent profiter de ces sources d'énergie renouvelables grâce à la mise en œuvre de panneaux photovoltaïques et d'éoliennes génératrices d'électricité. Il s'agit de moyens de production d'électricité écologiques ; il est néanmoins nécessaire d'étudier soigneusement le rendement potentiel de ces installations en fonction de l'environnement (ensoleillement, force du vent) afin de déterminer si celles-ci peuvent être rentables ou non sur la durée de vie de l'installation.

Les panneaux photovoltaïques peuvent également s'avérer intéressants pour électrifier une dépendance éloignée du réseau électrique du bâtiment principal, évitant les travaux de terrassement liés au tirage d'une nouvelle ligne électrique.
